ソリッド/シェル

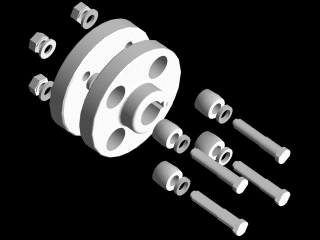

複数の曲面で構成された形状です。形状に穴が開いている場合は”シェル”と呼ばれ、穴が開いていない場合は”ソリッド”と呼ばれます。STEPファイルの読み込み、STEPファイルのエクスポートにより、各種三次元CADとやり取りが行えます。

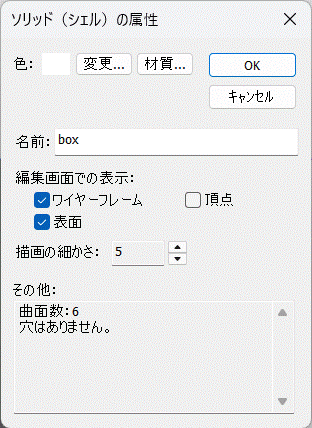

選択し、「図形編集」→「属性」メニューを実行すると、下記の属性が表示されます。

変更：

材質を色で指定します。その色に相当する材質がまだ作成されていなければ、自動的に作成されます。

材質：

材質を変更することができます。四角く表示されている色は、材質の拡散色です。

名前：

このソリッド/シェルの名前です。

編集画面での描画：

編集画面での表示方法を設定します。
ワイヤーフレーム： 辺（各面間の境界線）を表示します。選択されている場合は、このチェックに関わらず辺が表示されます。 頂点： 頂点（辺の区切り）を表示します。 面： 各面を表示します。

描画の細かさ：

編集画面で描画する際の、辺や面の分割の細かさを指定します。

その他：

面数と穴の有無が表示されます。
