２次元測定データの比較

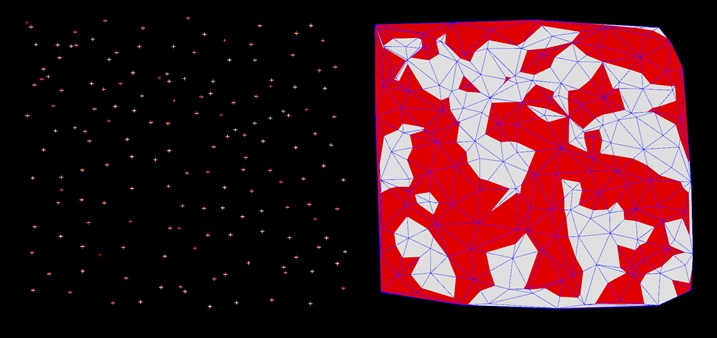

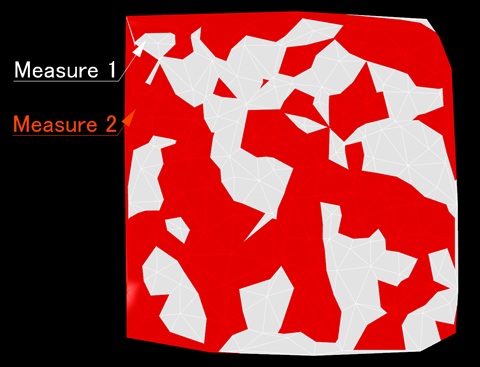

このチュートリアルでは、２次元に分散した、点で表された二つの測定データを比較します。
変化が微少である場合に、点を接続して凹凸を見ることで変化が分かりやすくなります。

1.

measure1.csv
measure2.csv
の二つのデータを、エクスプローラーの任意のフォルダに配置します。

2.

二つのデータを選択し、エクスプローラーから編集画面にドラッグ&ドロップします。

3.

下のウインドウが表示されるので、上の”一つのドキュメントにまとめる”を選択し、”ファイルごとに別のグループにする”にチェックを入れてOKボタンを押します。

4.

画面に二つのファイルの点群が表示されます。ほとんど重なっています。右のツールバーのボタンを押して、グループ一覧を表示します。（または「表示」→「各種ウインドウ」→「グループ一覧」メニューを実行します。）

5.

グループ一覧で、"measure2.csv"を選択し、下から４番目のボタンを押します。measure2.csvに含まれていた点群が非表示になります。

6.

グループ一覧で、"measure1.csv"を選択し、上から３番目のボタンを押します。measure1.csvに含まれていた点群が選択されます。

7.

「図形編集」→「点の連結」メニューを実行します。ウインドウが表示されるので、”2D”を選択してOKボタンを押します。

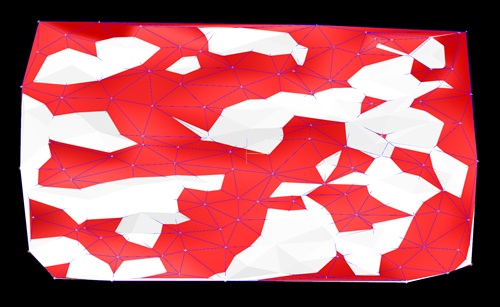

measure1.csvに属していた点が連結され、三角形メッシュができます。

8.

三角形メッシュを”measure1.csv"グループに属させます。グループ一覧で、”measure1.csv”を選択し、上から２番目のボタンを押します。

9.

作成された三角形メッシュの見た目を変更します。

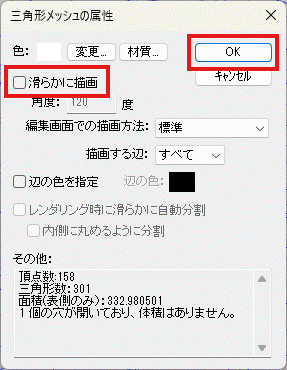

上のツールバーのボタンを押します。”三角形メッシュの属性”設定画面が表示されるので、”滑らかに描画”のチェックを外し、OKボタンを押します。

グループ一覧で、"measure1.csv"を選択し、上から４番目のボタンを押します。measure1.csvに含まれていた点群と、そこから作成した三角形メッシュの選択が解除されます。

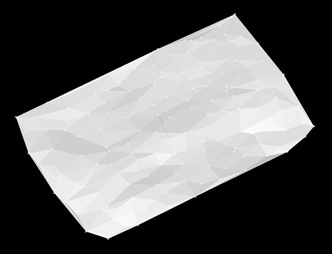

マウスの中ボタンをドラッグし、視線方向を変更します。ハイライトによって三角形メッシュの陰影が変わり、点群の微少な凹凸が分かるようになります。

10.

グループ一覧で、"measure1.csv"を選択し、下から４番目のボタンを押します。measure1.csvに含まれていた点群と、作成した三角形メッシュがが非表示になります。

グループ一覧で、"measure2.csv"を選択し、上から５番目のボタンを押します。measure2.csvに含まれていた点群が表示されます。続いて上から３番目のボタンを押します。点群が選択されます。
