縮める/伸ばす

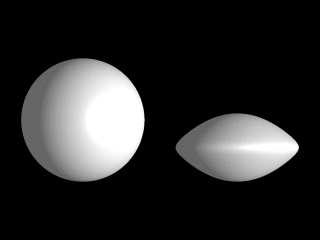

選択されている図形を、指定の方向に縮めたり伸ばしたりします。左ドラッグにより、図形を縮める量が変化し、右ドラッグにより、図形の変形する範囲が変化します。

操作を実行すると、下のウインドウが表示されます。

自動：

図形を変形させる方向を、その大きさから自動的に設定します。図形の一番長い方向が変形方向となります。

視線方向：

編集画面（四面図の場合は右上の画面）の上下方向に沿って変形します。

3Dカーソル：

3DカーソルのZ軸（赤い軸）方向に沿って変形します。「操作」→「3Dカーソル」→「図形にフィット」メニューを実行してから行うと便利です。

指定：

変形方向を指定します。

変形方向：

ここで指定した方向に沿って変形します。

OKボタンを押すと、次のウインドウが表示されます。マウスのドラッグにより図形が変形します。

縮め量：

縮み変形をする量を指定します。0が変形せず、1が完全につぶれた状態です。左ドラッグで変化します。

縮み方：

”直線”は全体が均一に縮み、”2次関数”は図形の先端に近いほうがより縮みます。”スプライン”は中心部がもっとも縮みます。

範囲：

根元から見て、図形のどの範囲まで変形されるかを指定します。0～1の値をとります。0のときは根元しか変形せず、1のときは図形全体が変形します。右ドラッグで変化します。
