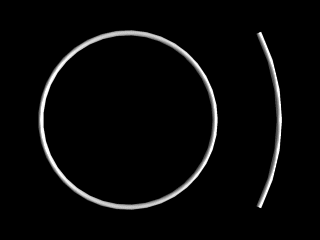

円/円弧

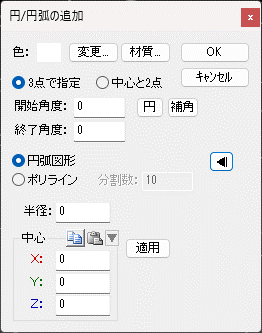

マウスで三点または中心と二点を指定することで、円や円弧を作成します。各点の位置は、「設定」→「点のピック」メニューに従って入力されます。作成する図形は、円弧またはポリラインで表現されます。

色、 材質：

追加する円弧の材質を、色で直接指定、または材質一覧から選択します。はじめに選択されている材質は、材質一覧上で選択されている材質です。選択されていない場合は、材質一覧上の一番上の材質となります。

3点で指定：

編集画面上で、円弧が通る3点を指定します。円弧は1点目から2点目を通り、3点目に向かう方向で作成されます。

中心と2点：

編集画面上で円弧の中心と、開始、終了位置を指定します。

開始角度：

入力した円弧の開始位置を0度として、円弧の開始角度を数値で設定できます。

終了角度：

入力した円弧の開始位置を0度として、円弧の終了角度を数値で設定できます。

円：

開始角度に0度、終了角度に360度が入ります。

補角：

入力した円弧を、その補角の円弧に変更します。

円弧図形、ポリライン：

円弧またはポリラインのどちらの種類の図形を作成するかを指定します。

分割数：

ポリラインを作成する場合に、いくつの線分に分割して近似するかを指定します。

半径：

円弧の半径を指定します。

中心：

円弧の中心座標を指定します。

適用ボタン：

編集画面内の円弧のプレビューを更新します。ただし実際に円弧が追加されるのは、OKボタンを押した後です。
（参照：　円弧の属性、ポリラインの属性 )
